WORK DATA
- 製 品
- 本体フランジ
- 用 途
- 圧力容器
- 加工素材
- S25C
- 製品寸法
- φ2540×φ2324×H150

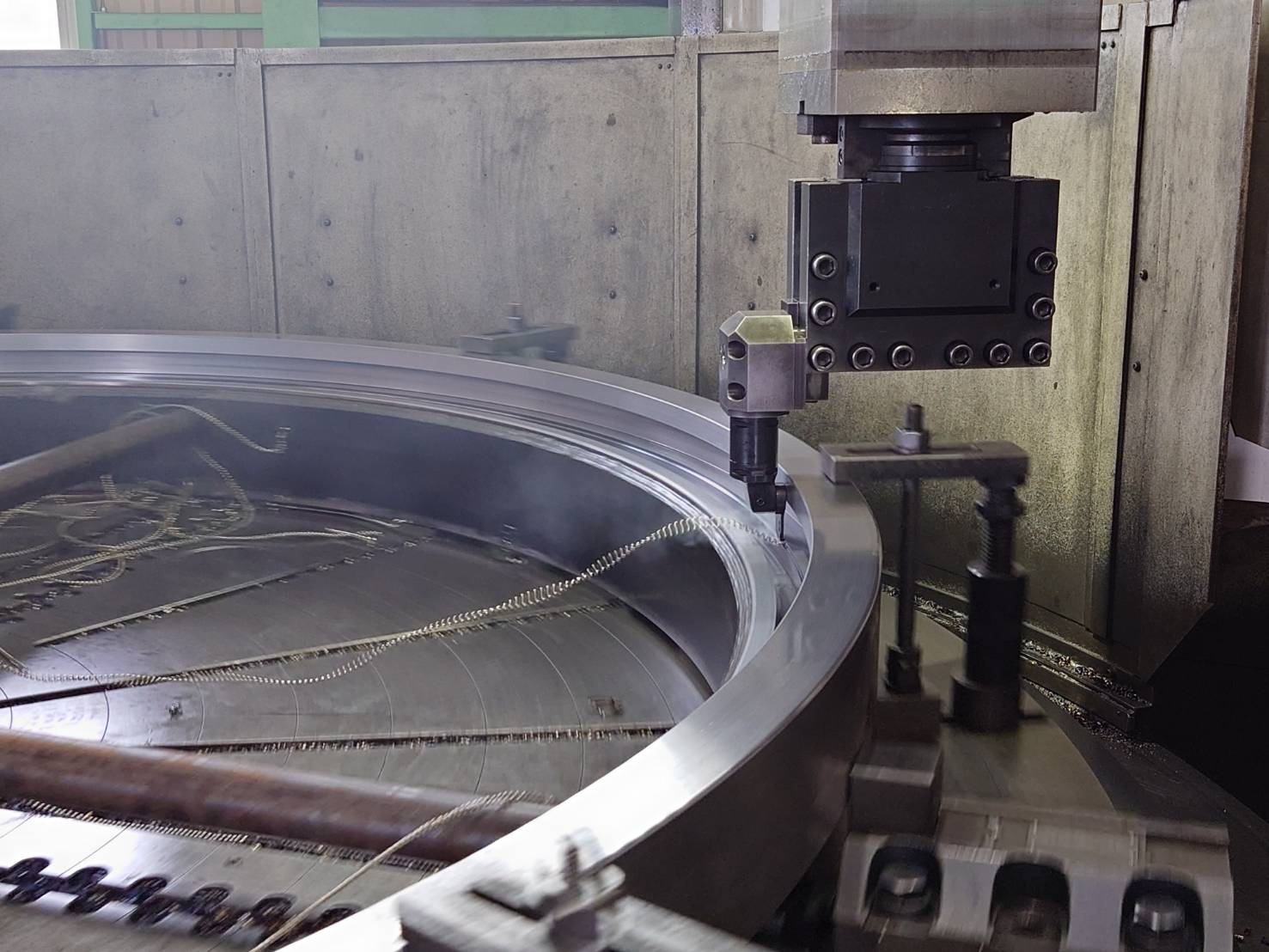

フランジの本体部分の加工です。
削り出しの加工です。半分以上切削します。

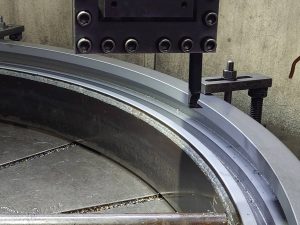

アリ溝は深さ３０ｍｍもあります。
しかも側面の立ち上がりがえぐい70ｍｍあります。
バイトを購入してさらにそれ自体を加工します。
でないとアリ溝が作れません。
バイトの突き出し量が長いのでビビりましたが色んな細工をして（ここでは見せれませんごめんなさい。）

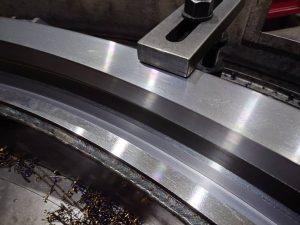

なんとか仕上ることができました。
防振バーがあればもっと楽だったかもしれません。
今後に向けてのいい勉強になりました。
