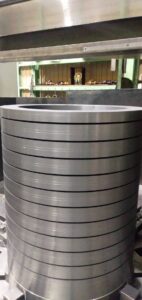

Vプーリです。

直径はφ600ですが高さ（長さ）が807もあります。

バランスがあるとよろしくないので全面加工になっています。

このように内径も加工します。

深さが300ｍｍ、そこからの穴の長さが320ｍｍと深く穴径がφ180ｍｍと小さいです。

しかし弊社にはφ180の穴径で穴の長さ800まで通せるヘッドを製作してあり加工が可能です。

角度37度、14本のVミゾが入る為、間違えないようケガキを入れて目印に中心を加工していきます。

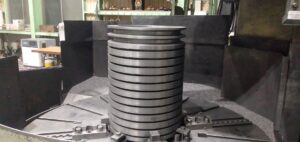

目印を入れて溝の大きさを大きくする荒引加工をしていきます。

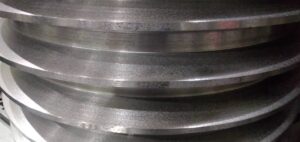

スローアウェイチップでの加工仕上。

昔は成形バイトで加工していましたが現在はNC機能があるので形バイトを作らなくても加工可能になりました。

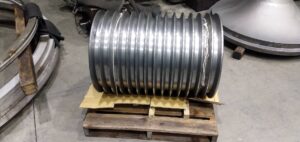

径は弊社にとっては小さいですが高さがあり特殊な形でしたが無事仕上がりました。

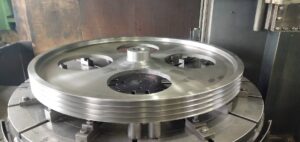

このような普通のVプーリーも加工できますのでお気軽にお問い合わせください。
