シリンダーのターニング加工品です。

高さがあるのと材質がねばいのでなかなかの品物です。

無垢からの削り出しは可能ですがどれだけ時間がかかるかと思うとぞっとしますね。

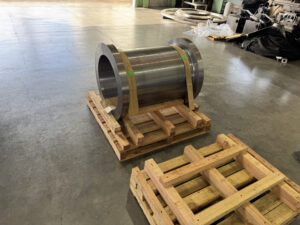

片肉5ｍｍ残しに荒加工してくださったものを支給していただきました。

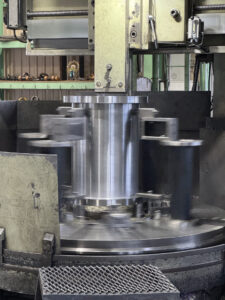

高さがあるので切込みを少なくしないといつとんっで行ってもおかしくないので慎重に加工します。

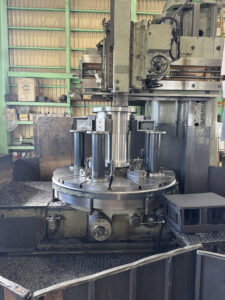

下もクランプを十分に。

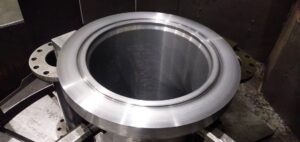

内径を加工。ピストンが入りやすいようにR加工を施工。

研磨代を見越して滑らかになるように加工します。

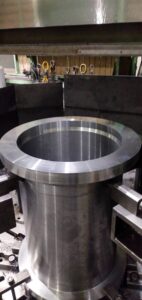

Oリング溝も加工。粘りのある材質なので切りくずが連続してしまうので気を付けます。

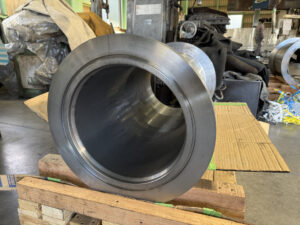

完成しました。

穴にピストンが入るらしく内径は後工程で研磨があるのでφ0.3ｍｍ残しです。

長さが800ｍｍ以上あるので半分ずつ加工させていただきました。

ターニングは高さがあると難しい加工になりますが、弊社では押え治具も充実させており様々なワークに対応させていただくことができます。

お気軽にお問い合わせください。
